芯片特點

通用串行總線功能：
- 符合USB V2.0標準的SIE
- 全速（12 Mb/s）和低速（1.5 Mb/s）。
- 支持控制、中斷、異步和批量傳輸
批量傳輸
- 支持多達16個端點（8個雙向）。
- 用于USB的256字節雙訪問RAM
- D+/D-上的輸入改變中斷，用于檢測
與USB主機的物理連接
高性能的RISC CPU：
- C語言編譯器優化結構：
- 可選的擴展指令集，旨在
優化可重入的代碼
- 256字節，數據EEPROM
- 高達16KB的線性程序存儲器
尋址
- 高達768字節的線性數據存儲器
尋址
- 中斷的優先級別
- 8 x 8單周期硬件乘法器
靈活的振蕩器結構：
- CPU分頻器使內核的運行速度比USB慢
外設
- 16MHz內部振蕩器塊：
- 軟件可選擇的頻率，31 kHz至
16兆赫
- 提供完整的時鐘速度范圍
從31kHz到32MHz，當與PLL一起使用時
- 用戶可調諧以補償頻率漂移
漂移
- 四種晶體模式，最高可達48兆赫
- 外部時鐘模式，高達 48 MHz
- 4倍鎖相環(PLL)
- 使用定時器1的二級振蕩器，頻率為32 kHz
- 故障安全時鐘監視器：
- 如果主振蕩器或副振蕩器停止，允許安全關機。
振蕩器停止時可安全關閉
- 雙速振蕩器啟動
特殊的微控制器特性：
- 全5.5V操作 - PIC18F1XK50
- 1.8V-3.6V操作--PIC18LF1XK50
- 在軟件控制下可自行編程
- 可編程的斷電復位（BOR）
- 有軟件啟用選項
- 擴展看門狗定時器(WDT)
- 可編程周期從4ms到131s
- 單電源3V在線串行編程™（ICSP™）。
(ICSP™)通過兩個引腳
極低功率管理
PIC18LF1XK50具有納瓦級XLP：
- 睡眠模式：24 nA
- 看門狗定時器：450 nA
- 定時器1振蕩器：790 nA @ 32 kHz
模擬功能：
- 模擬數字轉換器（ADC）模塊：
- 10位分辨率，9個外部通道
- 自動采集能力
- 睡眠期間可進行轉換
- 內部1.024V固定電壓基準
(FVR)通道
- 獨立的輸入復用
- 雙模擬比較器
- 軌至軌操作
- 獨立的輸入多路復用
- 電壓基準模塊：
- 可編程（VDD的%），16級
- 使用VREF引腳的兩個16級電壓范圍
- 可編程的固定電壓基準
(FVR)，3級
- 片上3.2V LDO穩壓器 - (PIC18F1XK50)
周邊亮點：
- 14個I/O引腳加1個純輸入引腳：
- 大電流灌注/源25 mA/25 mA
- 7個可編程的弱電上拉
- 7個可編程的變化時中斷引腳
- 3個可編程的外部中斷
- 可編程的回轉率
- 增強型捕獲/比較/PWM (ECCP)
模塊：
- 一個、兩個、三個或四個PWM輸出
- 可選擇極性
- 可編程的死機時間
- 自動關機和自動重啟
- 主同步串行端口（MSSP）模塊：
- 3線制SPI（支持所有4種模式）
- I2C™主和從模式（從模式
地址屏蔽)
- 增強型通用同步異步
接收器發射器（EUSART）模塊：
- 支持RS-485、RS-232和LIN 2.0
- 使用內部振蕩器的RS-232操作
- 自動波特檢測
- 斷線時自動喚醒
- SR鎖存模式

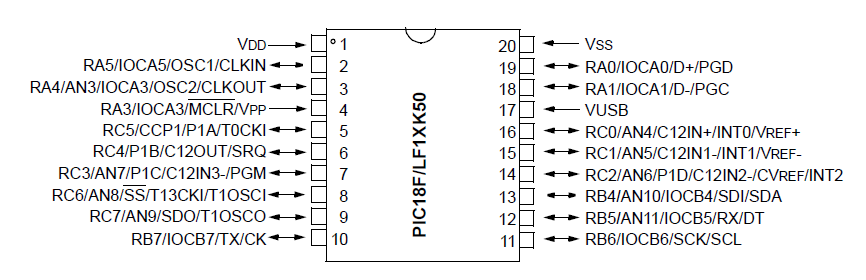

芯片引腳

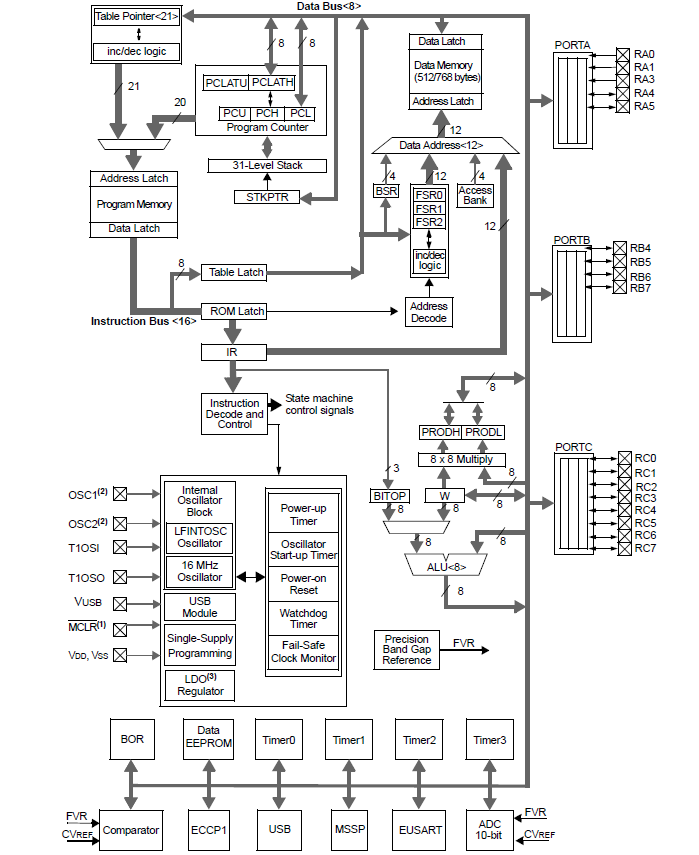

功能框圖
