MC68SZ328AVM660L 芯片概述

MC68SZ328AVM660L 是一款在工業控制、通信設備等領域有一定應用的 BGA 封裝芯片。隨著設備升級、維護需求的出現,對其進行解密研究成為部分技術人員關注的方向。但需明確,芯片解密需在合法合規的前提下進行,本文僅作技術探討,嚴禁用于侵權等非法行為。 MC68SZ328AVM660L 采用 BGA(Ball Grid Array,球柵陣列)封裝,具備較高的集成度與穩定性,常用于對空間和性能有一定要求的場景。其內部存儲的程序代碼控制著特定功能,而解密的目標是在不破壞芯片核心功能的前提下,獲取或分析內部程序(如因設備升級需移植舊代碼等合法場景)。

解密技術細節

1. 物理準備與開蓋

BGA 芯片解密通常需先開蓋,去除芯片表面的封裝材料??墒褂没瘜W(xué)腐蝕法,將芯片置于特定腐蝕性溶液(如濃硫酸與雙氧水的混合液,需嚴格按安全規范操作)中,緩慢溶解封裝層,露出內部晶圓。

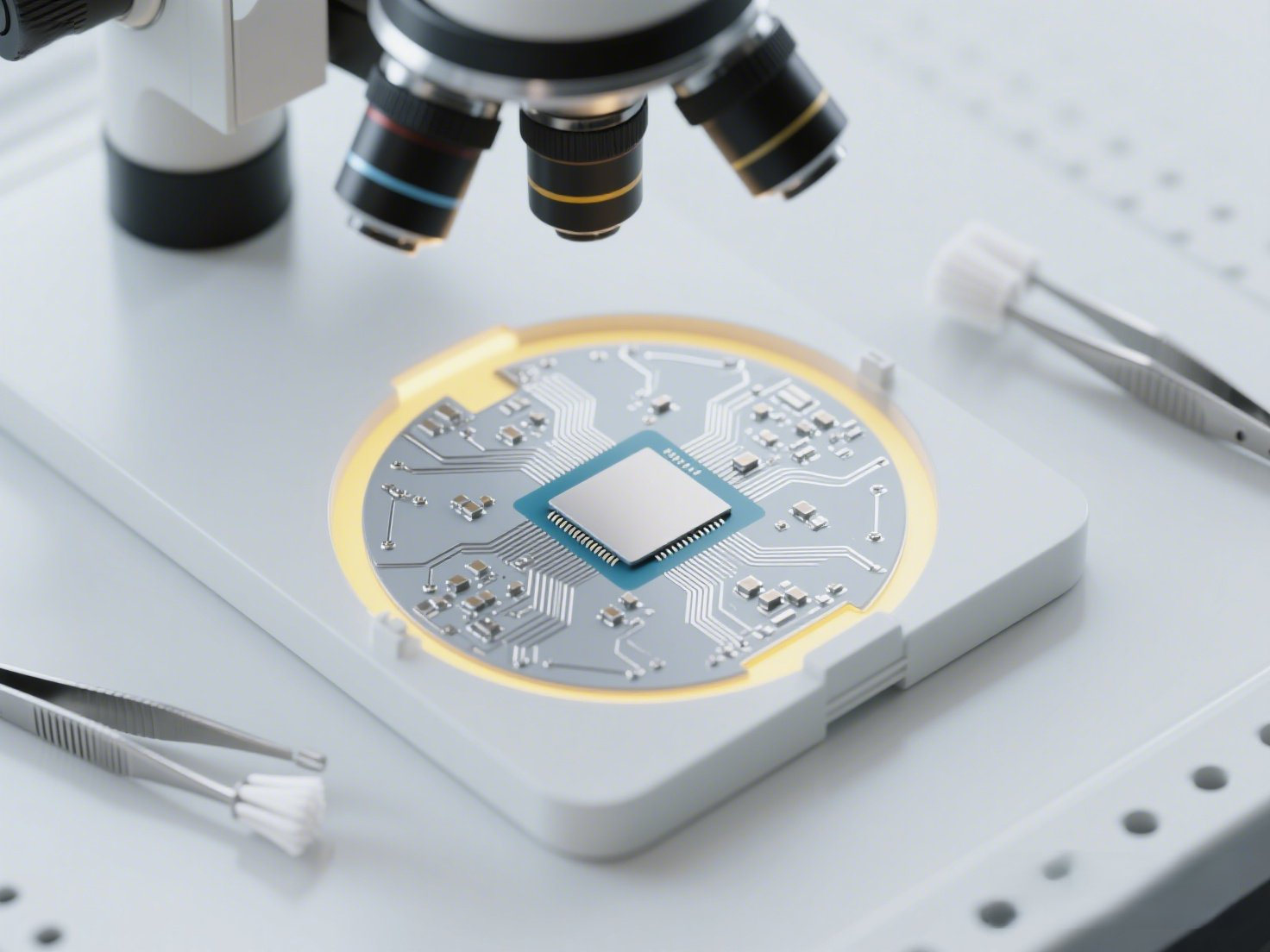

(示意圖:開蓋后露出內部電路的芯片晶圓,實際操作需在無塵環境中借助顯微鏡等設備觀察)

2. 電路分析與 FIB 技術應用

開蓋后,利用聚焦離子束(FIB,F(xiàn)ocused Ion Beam)技術對芯片內部電路進行修改。FIB 可精確到納米級操作,通過離子注入斷開或連接特定電路節點。例如,若芯片的加密邏輯依賴某條保護電路,可通過 FIB 切斷該電路的信號傳輸,繞過加密驗證。

3. 程序讀取偽代碼示例

以下是一個簡化的程序讀取邏輯偽代碼(實際需根據芯片接口與協議深度開發):

python
# 假設通過JTAG或類似接口讀取數據
def read_chip_program(address, length):
    data = []
    for i in range(length):
        # 模擬向芯片發送地址指令并讀取數據
        send_address_command(address + i)
        byte_data = receive_data_byte()
        data.append(byte_data)
    return data

# 調用函數讀取指定區域程序
program = read_chip_program(0x0000, 1024)  # 讀取從0x0000開始的1024字節數據
print(program)

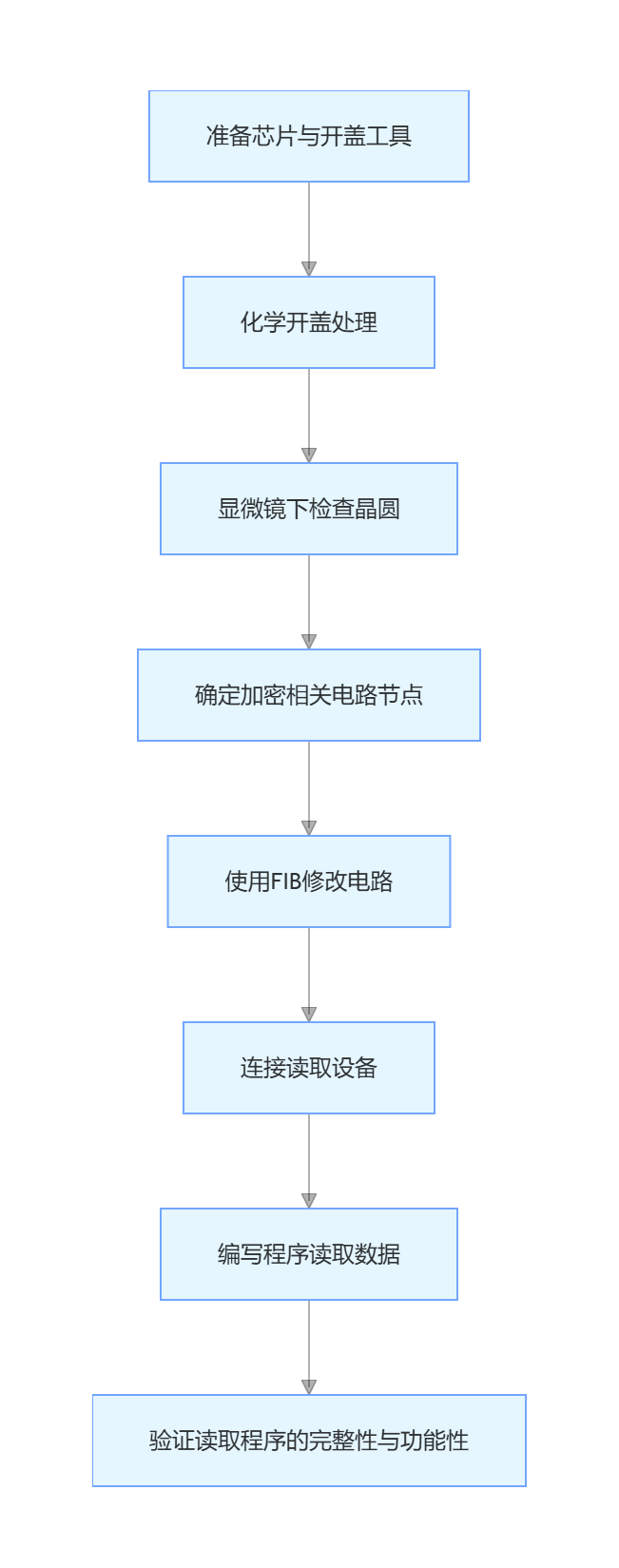

4. 解密流程圖

注意事項

  • 法律風險:未經授權對芯片解密用于商業復制等行為,違反知識產權法,可能面臨法律訴訟與高額賠償。
  • 技術難度:BGA 芯片解密對環境(無塵室)、設備(FIB、顯微鏡)、技術人員經驗要求極高,操作不當易損壞芯片。
  • 數據驗證:即使成功讀取程序,還需對代碼進行驗證與解析,確保其在新環境中正常運行。

結語

MC68SZ328AVM660L BGA 芯片解密是一項復雜的技術工作,涉及物理處理、電路分析、程序讀取等多環節。在合法合規的前提下(如企業對自有設備的維護升級),可謹慎探索。但務必牢記,技術應服務于正當需求,尊重知識產權,維護科技行業的創新生態。
