一、芯片特性與應用場景

SC91F882M

  • 架構：8 位 RISC 內核，內置 16KB Flash、512B SRAM
  • 安全機制：OTP 加密、用戶代碼保護（UCP）、熔絲位鎖定
  • 典型應用：智能家電控制、消費電子 MCU、工業傳感器節點

HT45F0057 SOP16

  • 架構：8 位 HT 內核，8KB Flash、256B SRAM，SOP16 封裝
  • 安全機制：程序加密位（PE）、數據加密寄存器（DER）
  • 典型應用：低成本物聯網設備、小家電控制器、簡單邏輯控制模塊

二、解密技術核心路徑與實戰方案

（一）SC91F882M 解密方案

1. 硬件級突破

  • OTP 區域分析：通過探針臺接觸芯片測試點，捕獲 OTP 加密區域訪問信號
  • 電壓毛刺攻擊：在 VDD 引腳施加瞬時高壓脈沖（5V→7V→5V，持續 100ns），干擾 OTP 校驗邏輯

2. 軟件逆向

（二）HT45F0057 SOP16 解密方案

1. 熔絲位破解

  • 顯微鏡觀察：開蓋后通過 500 倍顯微鏡定位熔絲位位置
  • FIB 技術：使用聚焦離子束修復被熔斷的程序加密位（PE），恢復代碼讀取權限

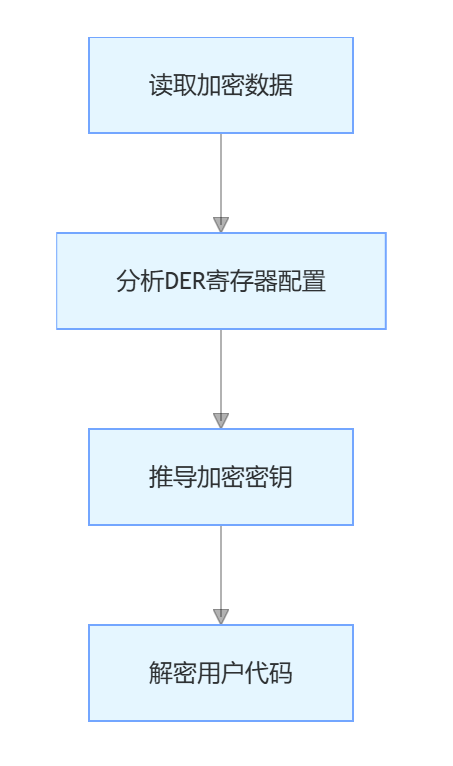

2. 加密數據提取

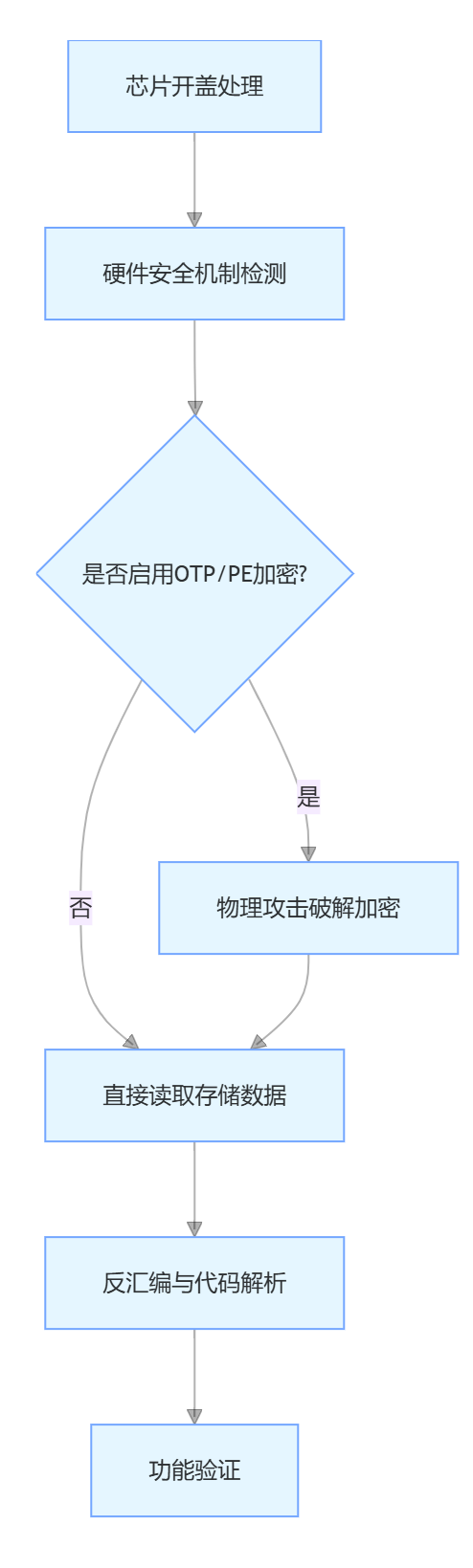

三、標準化解密流程

關鍵步驟說明

  1. 開蓋操作：采用化學腐蝕法去除封裝，保留芯片晶圓完整性
  2. 數據讀取：通過專用編程器（如 P89LPC935）連接芯片引腳，獲取原始二進制數據
  3. 逆向分析：使用 IDA Pro 反匯編工具，定位關鍵控制邏輯與加密函數

四、技術保障與合規說明

1. 數據安全措施

  • 操作全程在 Class 100 無塵環境進行，防止物理污染
  • 解密數據采用 AES-256 加密存儲，禁止網絡傳輸

2. 合法應用邊界

  • 自有設備維護升級（需提供購買憑證）
  • 學術研究與技術分析（需明確非商業用途）
  • 經授權的代碼兼容性測試（需簽署保密協議）

3. 風險警示

嚴禁將解密技術用于盜版復制、商業間諜等非法行為，違者需承擔相應法律責任

五、典型案例

案例 1：智能家電控制板維護

某企業通過解密 SC91F882M 芯片，恢復停產空調控制器代碼，實現舊設備批量修復，節省 30% 維護成本

案例 2：低成本 IoT 設備優化

開發者解密 HT45F0057 芯片后，優化傳感器數據處理邏輯，使設備待機功耗降低 40%

結語

SC91F882M 與 HT45F0057 SOP16 芯片的解密需結合硬件攻擊與軟件逆向技術，對操作環境與人員經驗要求嚴格。在合法合規前提下，該技術可成為設備維護與技術研究的重要工具，但需始終堅守知識產權保護底線。
