一、STM32F103C8T6 芯片架構與安全機制

作為 STM32F1 系列的經典型號，STM32F103C8T6 采用 32 位 ARM Cortex-M3 內核（72MHz 主頻），集成 64KB Flash、20KB SRAM 及豐富外設（USART、SPI、I²C 等），廣泛應用于工業控制、物聯網設備與消費電子。其內置的安全特性構成解密的主要挑戰：

1. 讀保護（Read Protection）

通過配置 ** 選項字節（Option Bytes）** 啟用讀保護（Level 1/Level 2），禁止外部調試接口（SWD/JTAG）讀取 Flash 數據。關鍵寄存器操作如下：



c
// 使能讀保護（Level 1）
FLASH->CR |= FLASH_CR_OPT;  // 進入選項字節編程模式
FLASH->OBR |= FLASH_OBR_RDP_Level_1;  // 設置保護等級
FLASH->CR |= FLASH_CR_STRT;  // 啟動編程
while (FLASH->SR & FLASH_SR_BSY);  // 等待完成

2. 加密算法

部分固件采用自定義加密（如異或、AES-128）對關鍵數據（如校準參數、用戶密鑰）進行保護，需逆向分析加密邏輯才能恢復明文。

二、解密技術核心路徑與實戰細節

（一）硬件級攻擊：調試接口突破

1. SWD 接口利用（讀保護未啟用時）

STM32F103C8T6 默認啟用 SWD（Serial Wire Debug）接口（PA13/PA14 引腳），可通過以下工具鏈讀取 Flash：



  • 工具：ST-Link V2、J-Link OB
  • 操作流程：
    bash
    # 使用OpenOCD連接芯片
openocd -f interface/stlink-v2.cfg -f target/stm32f1x.cfg
# 解鎖讀保護（若未啟用）
init
stm32f1x unlock 0x12345678  # 示例解鎖命令
# 讀取Flash數據（0x08000000開始的64KB）
dump_image flash_dump.bin 0x08000000 0x10000

2. 電壓毛刺攻擊（讀保護已啟用時）

針對啟用讀保護的芯片，通過在NRST 引腳施加瞬時電壓干擾（如 3.3V→5V→3.3V，持續 50ns），擾亂芯片啟動時的安全校驗邏輯，臨時獲取調試接口控制權。典型硬件配置：



  • 信號發生器：Tektronix AFG3022C
  • 探針臺：用于精準接觸芯片引腳

（二）軟件級逆向：固件分析與加密破解

1. 反匯編與函數定位

使用 Ghidra/IDA Pro 對 dump 出的 Flash 數據進行反匯編，定位關鍵函數（如加密算法入口）。以下為異或加密函數的反匯編片段：



assembly
; 函數地址：0x08001200
加密函數:
  LDR R1, [R0]      ; 加載密鑰
  LDR R2, [R3], #4  ; 讀取明文數據
  EOR R2, R2, R1    ; 異或運算
  STR R2, [R4], #4  ; 存儲密文
  CMP R3, R5        ; 檢查數據長度
  BNE 加密函數      ; 循環處理

2. 已知明文攻擊

若固件中存在固定格式數據（如通信協議幀頭 0x55AA），可通過對比加密前后的內存數據，推導加密密鑰。Python 腳本示例：



python
def xor_key_detect(encrypted_data, known_plaintext):
    key = []
    for i in range(len(known_plaintext)):
        key_byte = encrypted_data[i] ^ known_plaintext[i]
        key.append(key_byte)
    return bytes(key)

# 示例：已知幀頭明文為b'\x55\xAA'，加密后為b'\x77\xCC'
key = xor_key_detect(b'\x77\xCC', b'\x55\xAA')  # 輸出密鑰b'\x22\x66'

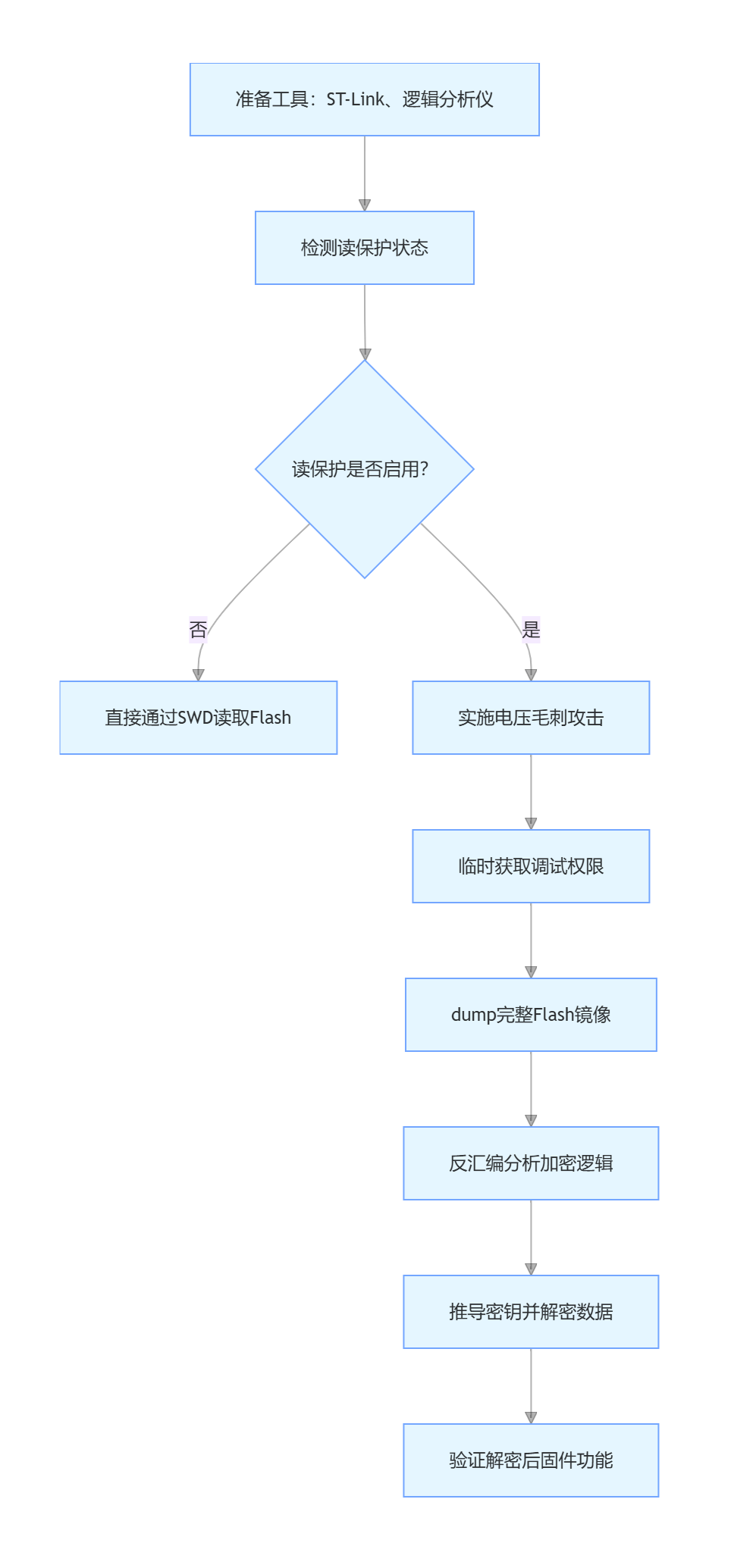

三、解密實施流程圖解




否

是






準備工具：ST-Link、邏輯分析儀

檢測讀保護狀態

讀保護是否啟用？

直接通過SWD讀取Flash

實施電壓毛刺攻擊

臨時獲取調試權限

dump完整Flash鏡像

反匯編分析加密邏輯

推導密鑰并解密數據

驗證解密后固件功能

四、合法場景下的操作規范與風險警示

（一）合法應用邊界

僅限以下場景且獲得明確授權：



  1. 設備維護：自有設備因固件損壞需恢復程序（需提供設備購買憑證）
  2. 技術研究：學術機構對公開芯片的安全機制分析（需注明研究用途）
  3. 合規升級：企業對舊產品進行兼容性改造（需與芯片原廠簽署技術支持協議）

（二）合規操作三要素

  1. 工具合規：使用正版調試器（如 ST 官方 ST-Link），禁止改裝設備用于非法攻擊。
  2. 數據受控：解密獲取的代碼僅限在企業內部加密服務器存儲，禁止上傳至公共平臺。
  3. 記錄留痕：保存解密操作的全程日志（時間、人員、設備、目的），以備合規審查。

五、結語

STM32F103C8T6 的解密技術融合了硬件調試、軟件逆向與密碼分析，對嵌入式工程師和安全研究者具有重要參考價值。但需始終牢記：技術的價值在于推動創新，而非突破法律邊界。如需對自有設備進行解密，建議優先聯系芯片原廠或授權服務商，在合規框架下完成操作。
